پچ پنل تلفن 50 پورت RJ11/RJ45 | رکمونت Cat3 با ترمینال Krone IDC

پچ پنل تلفن 50 پورت RJ11/RJ45 Cat3 رکمونت با IDC کرون

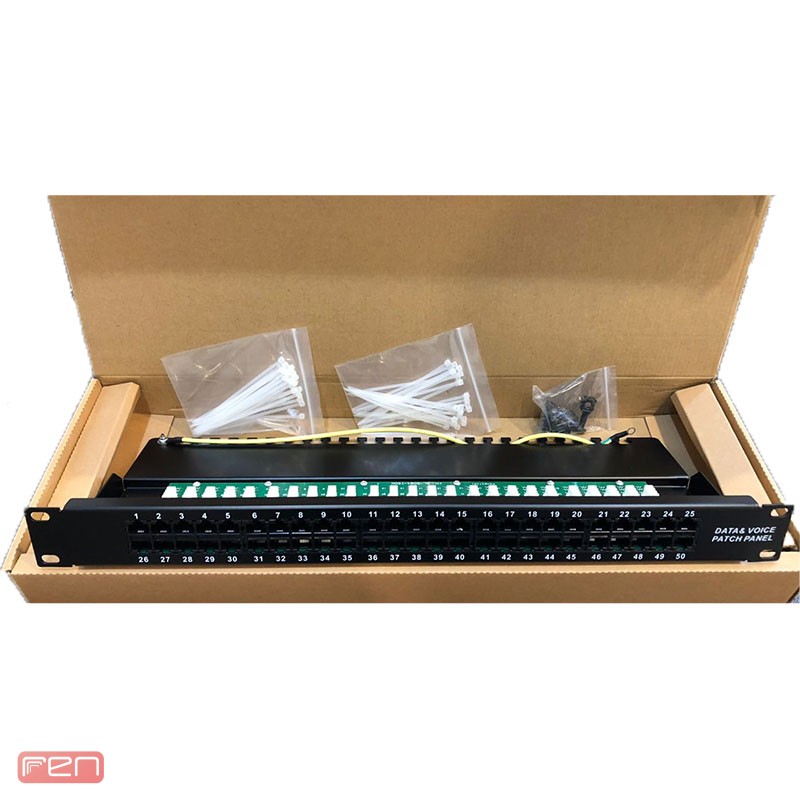

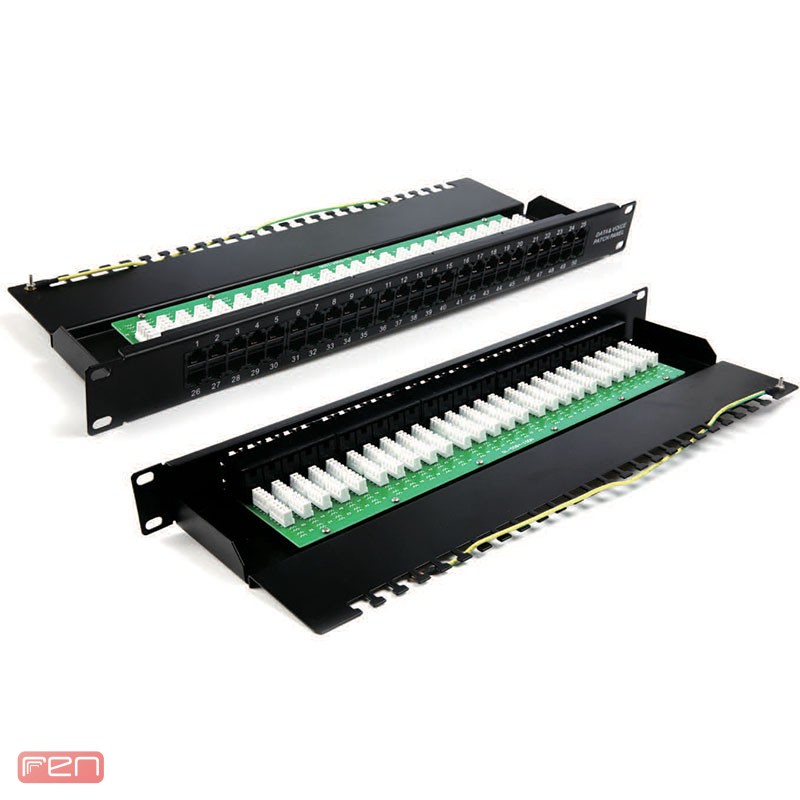

پچ پنل تلفن مدل PV-05 یک راهکار استاندارد و کارآمد برای مدیریت، ساماندهی و ترمینیشن کابل‌های تلفن و دیتا در سیستم‌های مخابراتی و شبکه است. این پچ پنل تلفنی 50 پورت RJ11 Cat3 با طراحی 19 اینچ و ارتفاع 1 یونیت (1U) در رک‌های مخابراتی، دیتاسنترها، اتاق‌های سرور و باکس‌های توزیع قابل استفاده است.

طراحی حرفه‌ای و ساختار مستحکم

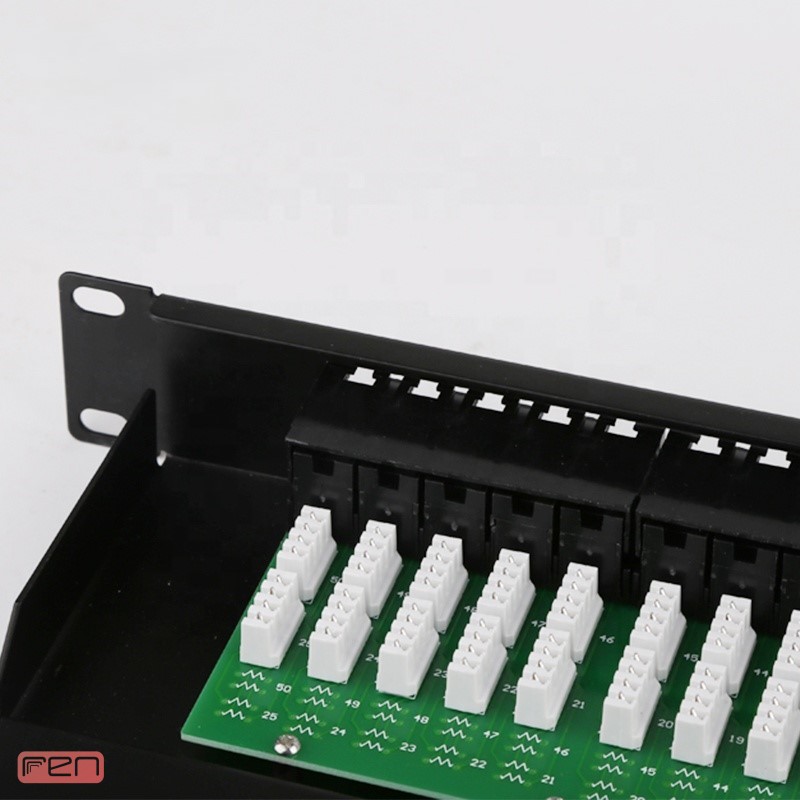

پچ پنل PV-05 از نوع UTP و با رنگ مشکی تولید شده است. 50 پورت RJ11 آن از نوع 8P4C هستند و از تماس‌های 5/4/3/6 پشتیبانی می‌کنند. ترمینیشن پورت‌ها به روش Krone IDC انجام می‌شود که باعث تسهیل در نصب، اطمینان از اتصال محکم و جلوگیری از قطعی تماس در طولانی‌مدت می‌شود. اتصال ارت در بخش پایینی محصول ایمنی تجهیزات را در برابر تخلیه‌های احتمالی افزایش می‌دهد.

کاربری در شبکه‌های صوتی و مراکز مخابراتی

پچ پنل‌های Cat3 مانند مدل PV-05 بیشتر برای انتقال صوت و خطوط تلفن در پروژه‌های مخابراتی و ارتباطی به‌کار می‌روند. این پچ پنل به عنوان یک نقطه مرکزی در مدیریت کابل‌های تلفنی، امکان برچسب‌گذاری، دسترسی آسان، و کاهش آشفتگی کابل‌ها را فراهم می‌کند.

قابلیت تست با Fluke

برای اطمینان از صحت اتصالات، این پچ پنل امکان تست با دستگاه‌های تست حرفه‌ای مانند Fluke را دارد. این ویژگی در پروژه‌های حساس و محیط‌های صنعتی ارزش بالایی دارد.

مشخصات فنی محصول:

مزایای کلیدی پچ پنل تلفنی 50 پورت RJ11 Cat3:

• پشتیبانی از 50 پورت RJ11 با استاندارد 8P4C

• طراحی رکمونت برای نصب آسان در رک‌های 19 اینچ

• استفاده از ترمینال کرون IDC جهت اتصال مطمئن کابل‌ها

• مناسب برای پروژه‌های تلفن، ویس و سیستم‌های مخابراتی

• امکان تست با Fluke برای تضمین عملکرد دقیق

• ساختار مستحکم و قابل اتکا در محیط‌های صنعتی و سازمانی

سؤالات متداول درباره پچ پنل تلفنی 50 پورت RJ11 Cat3

✅ 1. 8P4C یعنی چه؟

• 8P4C مخفف عبارت 8 Positions, 4 Contacts است.

• یعنی این کانکتور دارای 8 جایگاه (پین) فیزیکی است، اما فقط 4 پین داخلی فلزی (Contact) برای انتقال سیگنال دارد.

• کانکتورهای RJ11 معمولاً همین نوع هستند و در سیستم‌های تلفنی برای خطوط صوتی به‌کار می‌روند.

✅ 2. پشتیبانی از تماس‌های 5/4/3/6 یعنی چه؟

• این بخش به شماره‌ پین‌هایی که در داخل کانکتور RJ11 استفاده می‌شوند اشاره دارد.

• پین‌های 3 و 4 معمولاً برای یک خط تلفن استفاده می‌شوند (اصلی‌ترین جفت سیم).

• پین‌های 2 و 5 برای خط دوم تلفن هستند (اگر باشد).

• پین‌های 1 و 6 برای خط سوم یا کاربردهای خاص دیگر در برخی سیستم‌ها استفاده می‌شوند.

اما در این پچ پنل، اشاره به پین‌های 3، 4، 5 و 6 به این معناست که این ۴ تماس در ترمینیشن لحاظ شده‌اند. به زبان ساده:

این پچ پنل از چهار سیم میانی کانکتور برای ارتباط بهره می‌گیرد که معمولاً برای خطوط ویس (Voice) یا برخی کاربردهای دیتا (مانند فکس یا مودم) مورد استفاده قرار می‌گیرند.

✅ نتیجه‌گیری:

بنابراین، به زبان ساده :
این پچ پنل تلفنی، از نوع RJ11 است که از ۴ تماس فعال (پین‌های 3، 4، 5، 6) در هر پورت پشتیبانی می‌کند و برای کاربردهای صوتی (خط تلفن) و دیتاهای کم‌سرعت طراحی شده است.

 3.معنی Krone IDC چیست؟

• IDC مخفف Insulation Displacement Connector است، یعنی “اتصال از طریق جابجایی عایق”.

• در این روش، سیم‌های تلفن یا شبکه بدون نیاز به لخت کردن عایق، مستقیم در شیارهایی از جنس فلز فشرده می‌شوند.

• این شیارها طوری طراحی شده‌اند که هنگام فشار دادن سیم، عایق را سوراخ کرده و با فلز داخل سیم تماس برقرار کنند.

4.Krone چیست؟

• Krone یکی از برندهای معروف آلمانی است که نوع خاصی از IDC را طراحی کرده.

• در روش Krone، سیم‌ها به‌صورت عمودی در شیار قرار می‌گیرند و با ابزار مخصوص (به‌نام Krone tool) فشرده می‌شوند.

• این روش در پچ پنل‌های تلفنی، کیستون‌ها و ترمینال‌ بلاک‌ها استفاده می‌شود.

5.مزایای روش Krone IDC:

• سرعت بالا در نصب

• نیازی به لخت کردن سیم نیست

• اتصال محکم، مطمئن و بادوام

• احتمال خطای کمتر در اتصال سیم‌ها

🟢 ترجمه کاربردی :

ترمینیشن پورت‌ها به روش Krone IDC انجام می‌شود،
یعنی اتصال سیم‌های تلفنی به پچ پنل بدون نیاز به لخت کردن آن‌ها و فقط با قرار دادن در شیارهای مخصوص و فشار با ابزار ترمینال زن Krone صورت می‌گیرد. این روش، اتصالی ایمن و سریع فراهم می‌کند.
