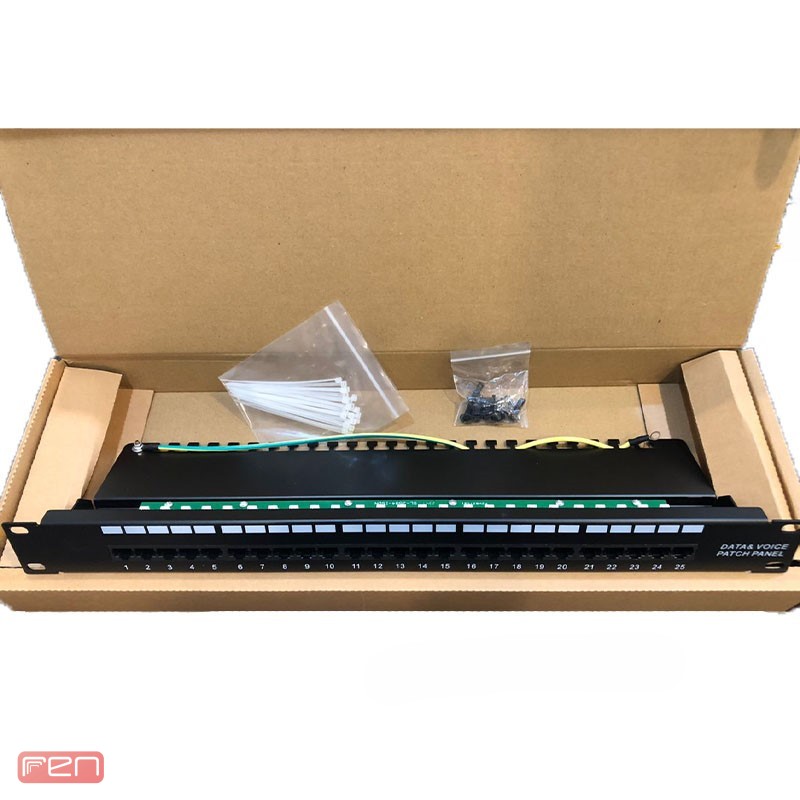

پچ پنل تلفن 25 پورت RJ45/RJ11 | رکمونت Cat3 با ترمینال Krone IDC

سؤالات متداول درباره پچ پنل تلفنی 25 پورت RJ11 Cat3

✅ 1. 8P4C یعنی چه؟

• 8P4C مخفف عبارت 8 Positions, 4 Contacts است.

• یعنی این کانکتور دارای 8 جایگاه (پین) فیزیکی است، اما فقط 4 پین داخلی فلزی (Contact) برای انتقال سیگنال دارد.

• کانکتورهای RJ11 معمولاً همین نوع هستند و در سیستم‌های تلفنی برای خطوط صوتی به‌کار می‌روند.

✅ 2. پشتیبانی از تماس‌های 5/4/3/6 یعنی چه؟

• این بخش به شماره‌ پین‌هایی که در داخل کانکتور RJ11 استفاده می‌شوند اشاره دارد.

• پین‌های 3 و 4 معمولاً برای یک خط تلفن استفاده می‌شوند (اصلی‌ترین جفت سیم).

• پین‌های 2 و 5 برای خط دوم تلفن هستند (اگر باشد).

• پین‌های 1 و 6 برای خط سوم یا کاربردهای خاص دیگر در برخی سیستم‌ها استفاده می‌شوند.

اما در این پچ پنل، اشاره به پین‌های 3، 4، 5 و 6 به این معناست که این ۴ تماس در ترمینیشن لحاظ شده‌اند. به زبان ساده:

پچ پنل تلفنی 25 پورت RJ11 از چهار سیم میانی کانکتور برای ارتباط بهره می‌گیرد که معمولاً برای خطوط ویس (Voice) یا برخی کاربردهای دیتا (مانند فکس یا مودم) مورد استفاده قرار می‌گیرند.

✅ نتیجه‌گیری:

بنابراین، به زبان ساده :
این پچ پنل تلفنی، از نوع RJ11 است که از ۴ تماس فعال (پین‌های 3، 4، 5، 6) در هر پورت پشتیبانی می‌کند و برای کاربردهای صوتی (خط تلفن) و دیتاهای کم‌سرعت طراحی شده است.

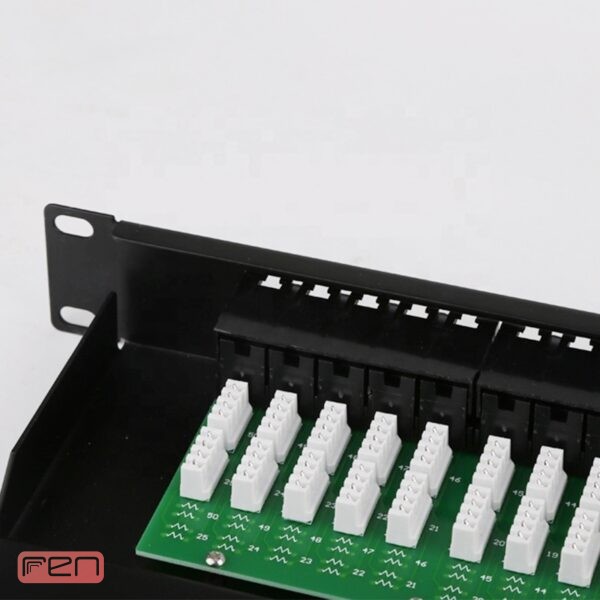

 3.معنی Krone IDC چیست؟

• IDC مخفف Insulation Displacement Connector است، یعنی “اتصال از طریق جابجایی عایق”.

• در این روش، سیم‌های تلفن یا شبکه بدون نیاز به لخت کردن عایق، مستقیم در شیارهایی از جنس فلز فشرده می‌شوند.

• این شیارها طوری طراحی شده‌اند که هنگام فشار دادن سیم، عایق را سوراخ کرده و با فلز داخل سیم تماس برقرار کنند.

4.Krone چیست؟

• Krone یکی از برندهای معروف آلمانی است که نوع خاصی از IDC را طراحی کرده.

• در روش Krone، سیم‌ها به‌صورت عمودی در شیار قرار می‌گیرند و با ابزار مخصوص (به‌نام Krone tool) فشرده می‌شوند.

• این روش در پچ پنل‌های تلفنی، کیستون‌ها و ترمینال‌ بلاک‌ها استفاده می‌شود.

5.مزایای روش Krone IDC:

• سرعت بالا در نصب

• نیازی به لخت کردن سیم نیست

• اتصال محکم، مطمئن و بادوام

• احتمال خطای کمتر در اتصال سیم‌ها

🟢 ترجمه کاربردی :

ترمینیشن پورت‌ها به روش Krone IDC انجام می‌شود،
یعنی اتصال سیم‌های تلفنی به پچ پنل بدون نیاز به لخت کردن آن‌ها و فقط با قرار دادن در شیارهای مخصوص و فشار با ابزار ترمینال زن Krone صورت می‌گیرد. این روش، اتصالی ایمن و سریع فراهم می‌کند.
